Kleine Word Clock 220 x 235 mm

Einige Bilder von der Herstellung einer Word-Clock.
Wenn Interesse besteht werde ich das Projekt vollständig dokumentieren.
Um die Bilder grösser anzuzeigen,mit rechter Maustaste aufs Bild klicken, Grafik anzeigen.

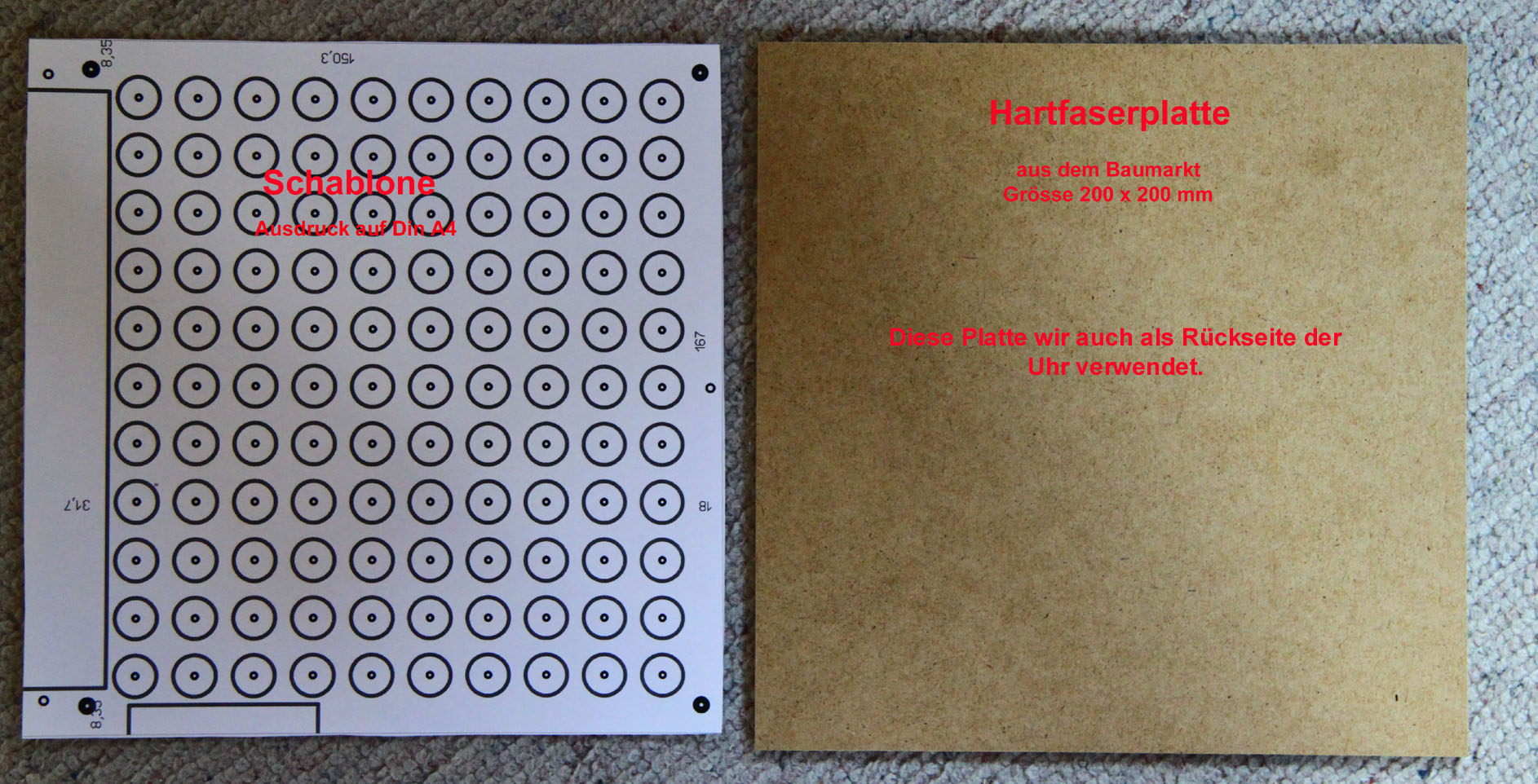

Zuerst eine Schablone erstellen,
Ausdruck Sprint Layout Datei,
Pressspanplatte 200 x 200 x 3 mm

Fertig aufgeklebte und

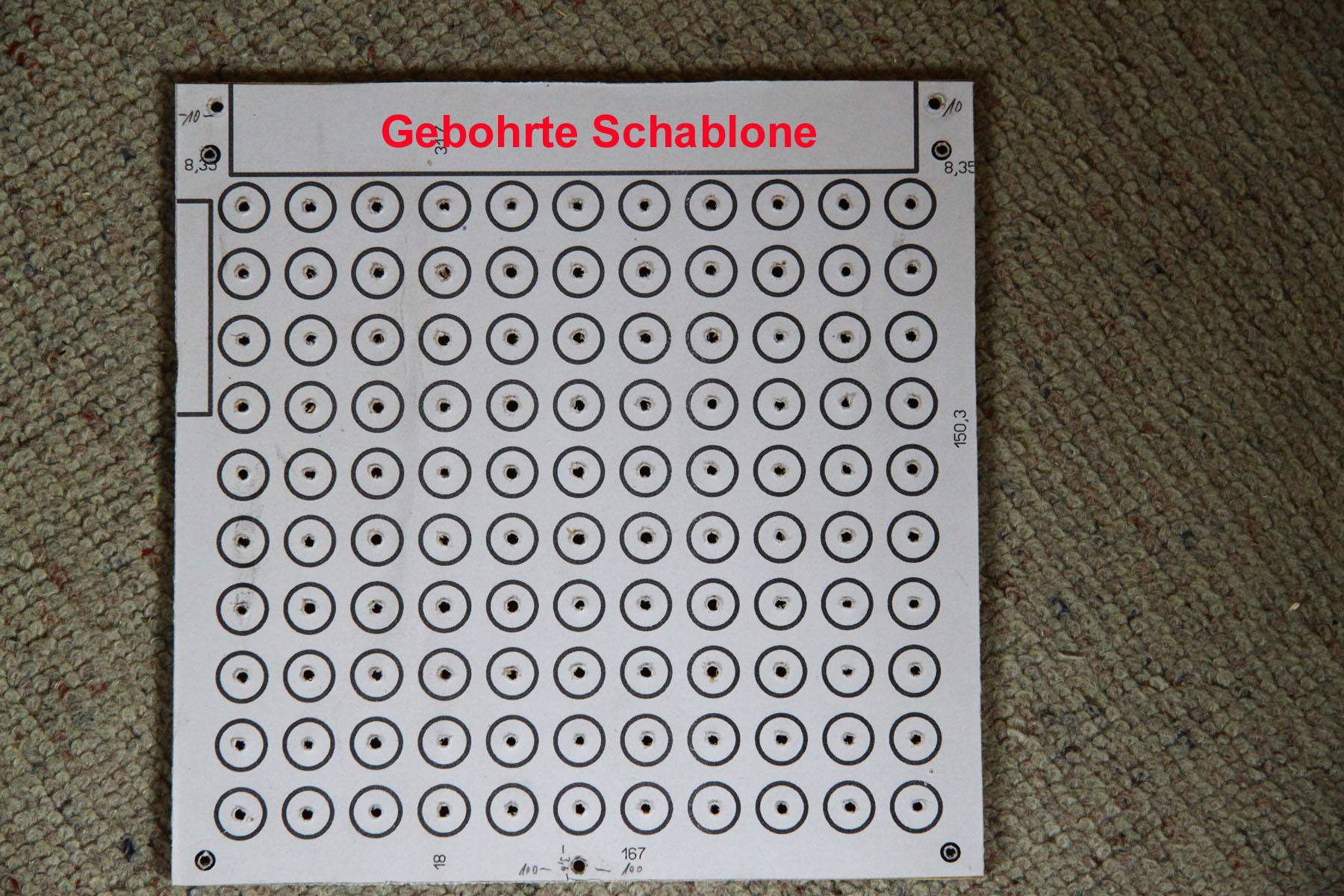

gebohrte Schalone

Hartschaumplatten

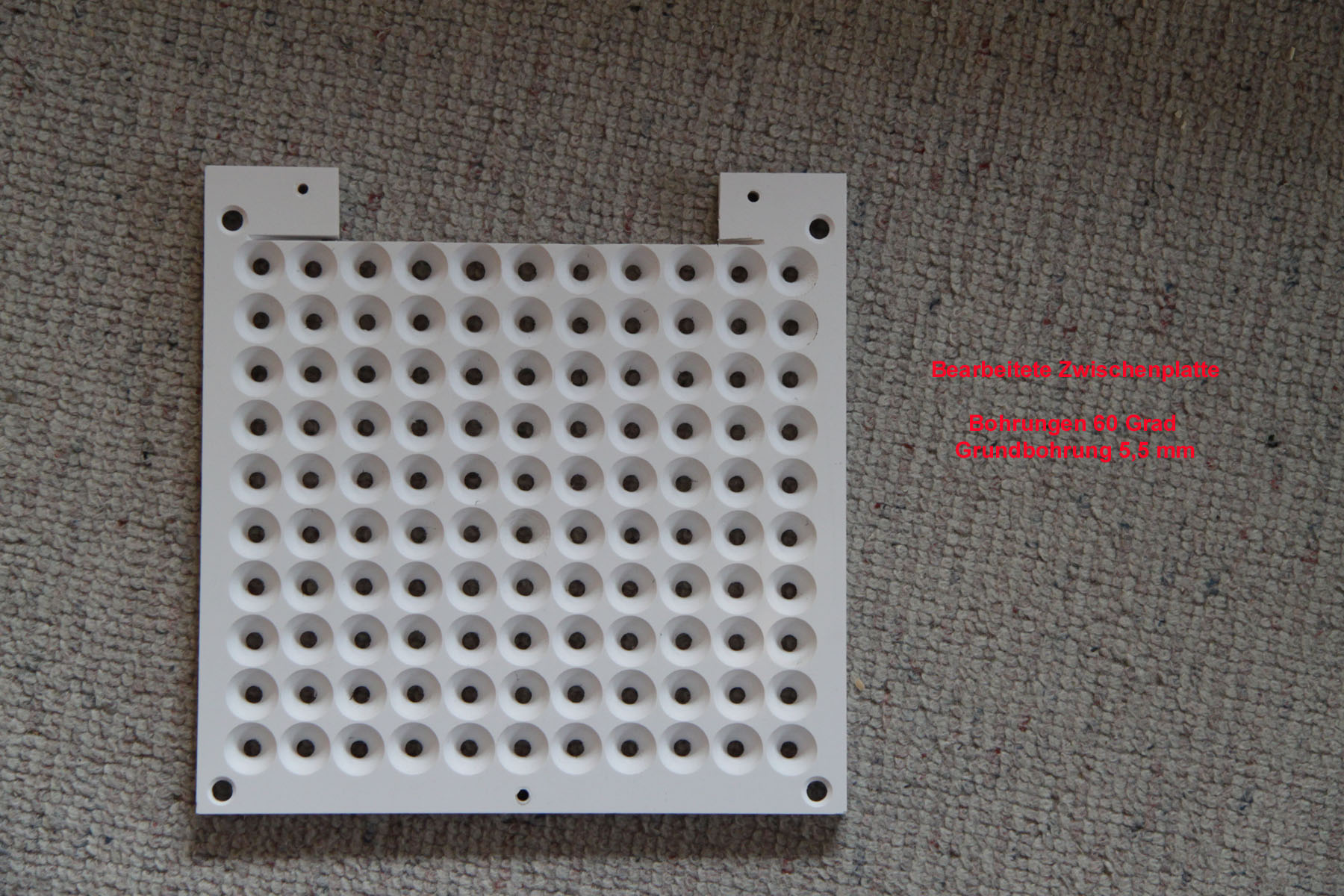

Aussparungen für Platine

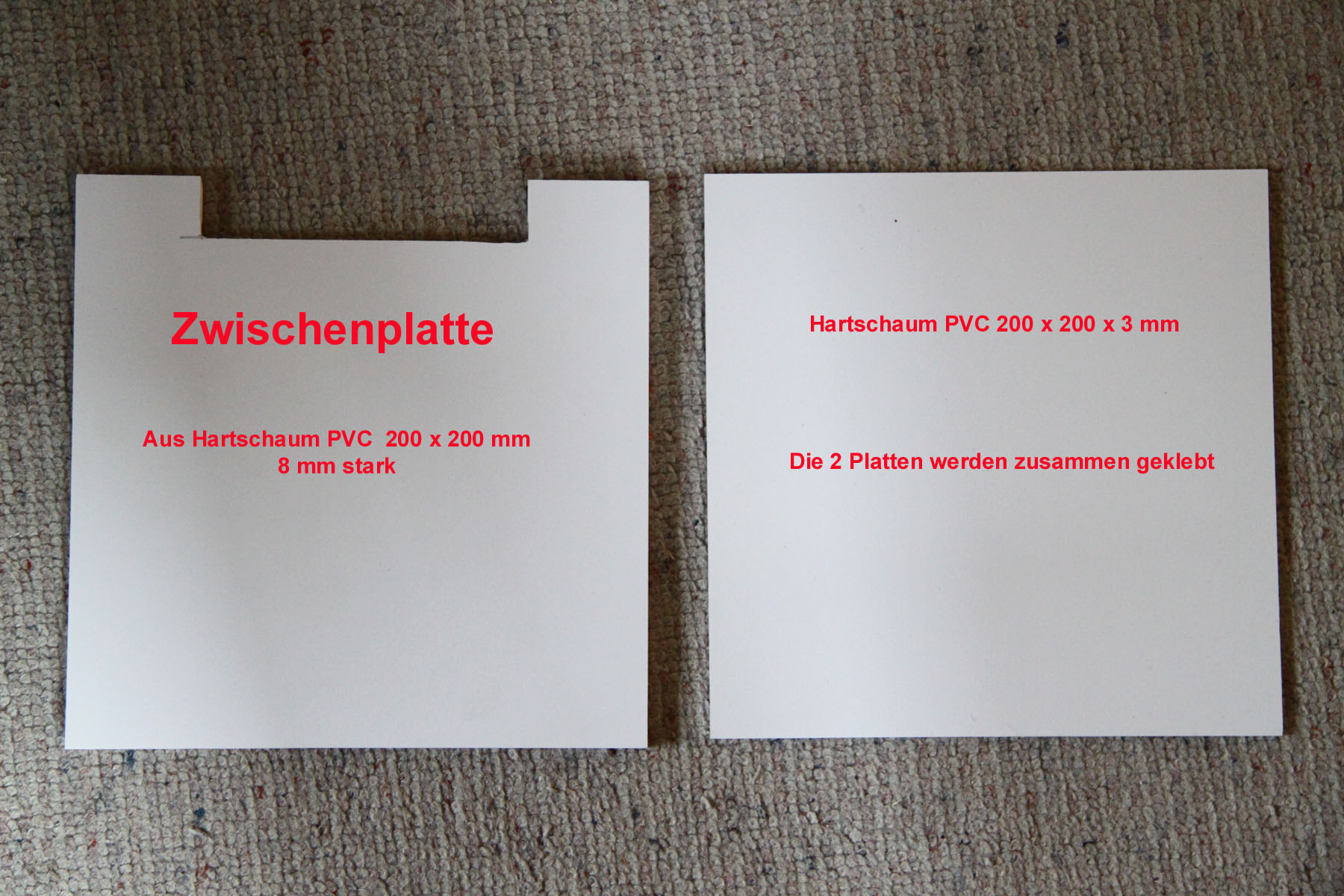

wird mit Plastikkleber verklebt

Hartschaumplatten
Fertig bearbeitet

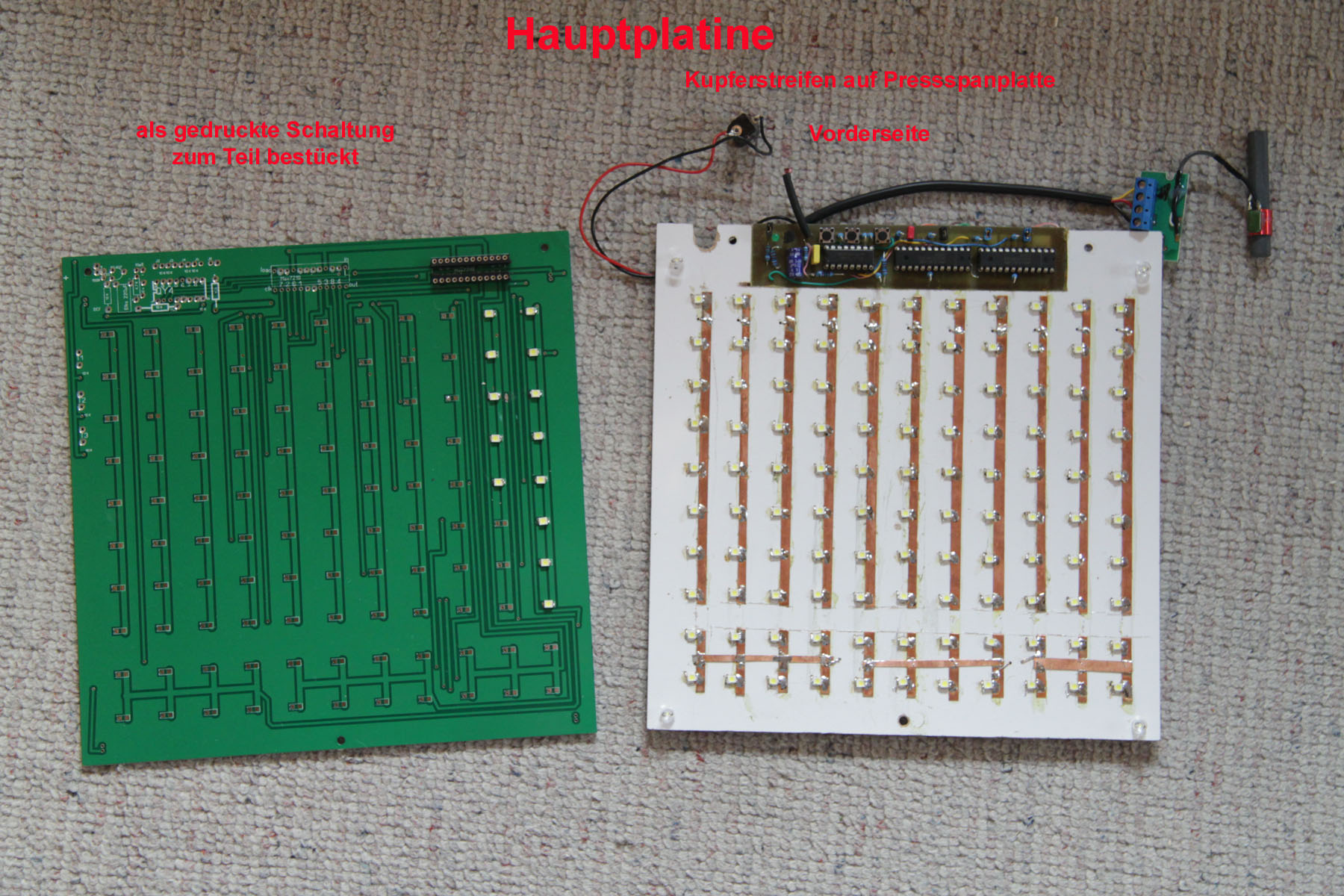

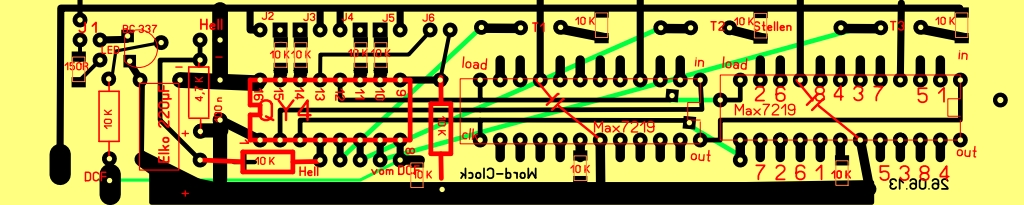

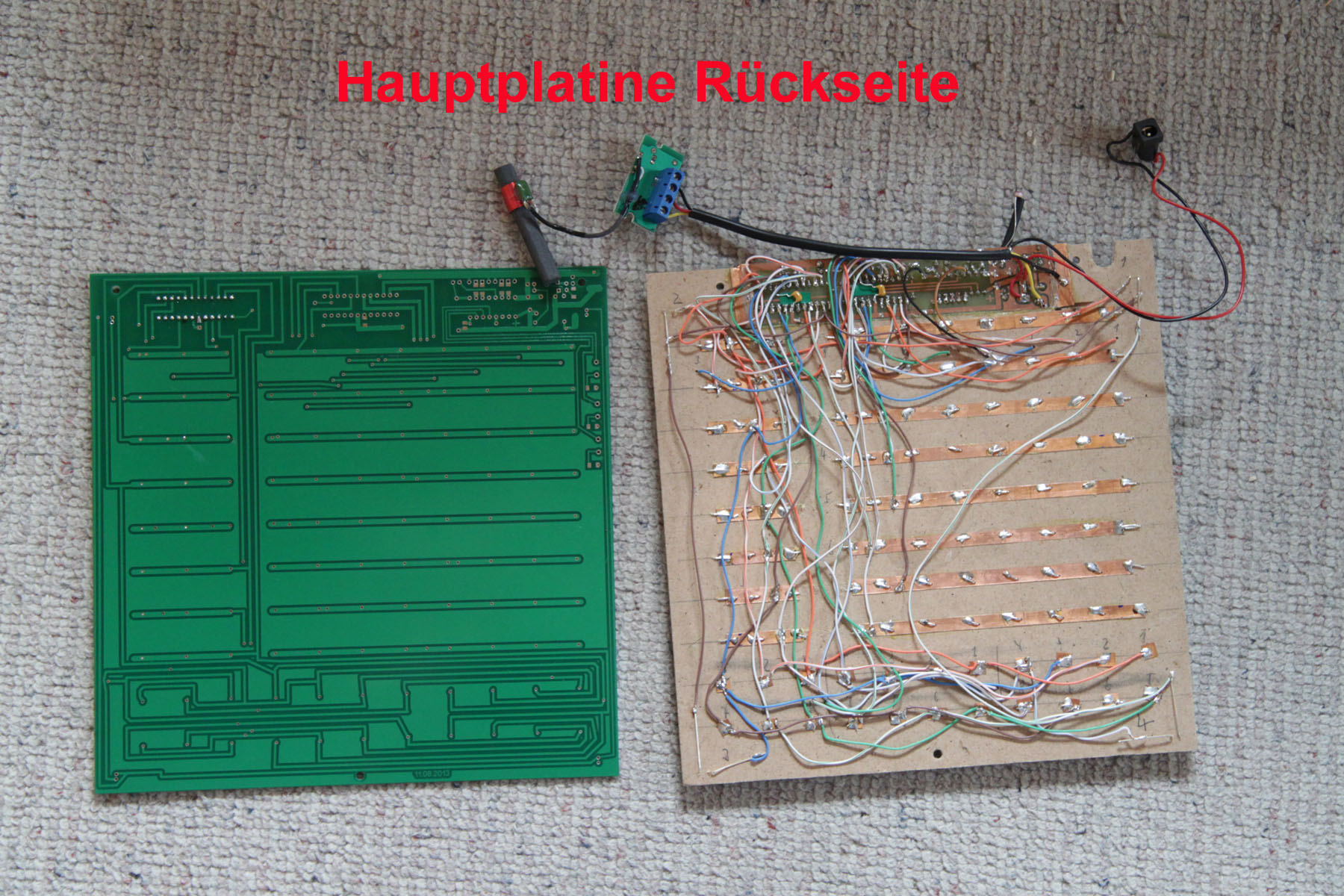

Hauptplatine
einmal als gedruckte Schaltung
und auf einer 3 mm Pressplatte.

Es ist eine Frage des Geldes
Platine kostet 24 Euro bei Abnahme 10 Stück
Pressplatte mit Kupferstreifen 1 Euro

zuzüglich dieser kleinen Platine
Die Bestückung ist bei beiden Varianten gleich.

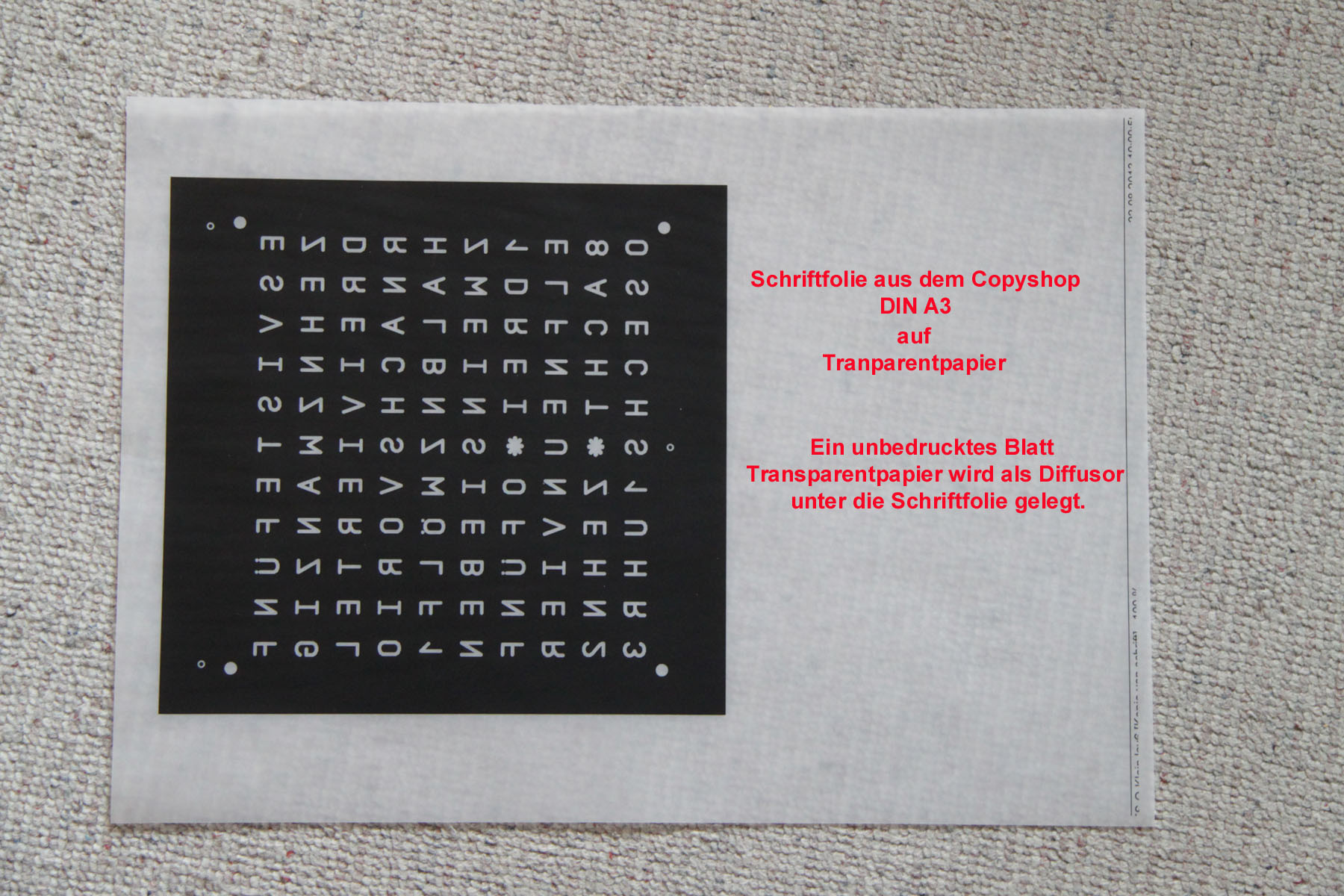

Schriftfolie
Am besten in einem Copy-Shop ausdrucken

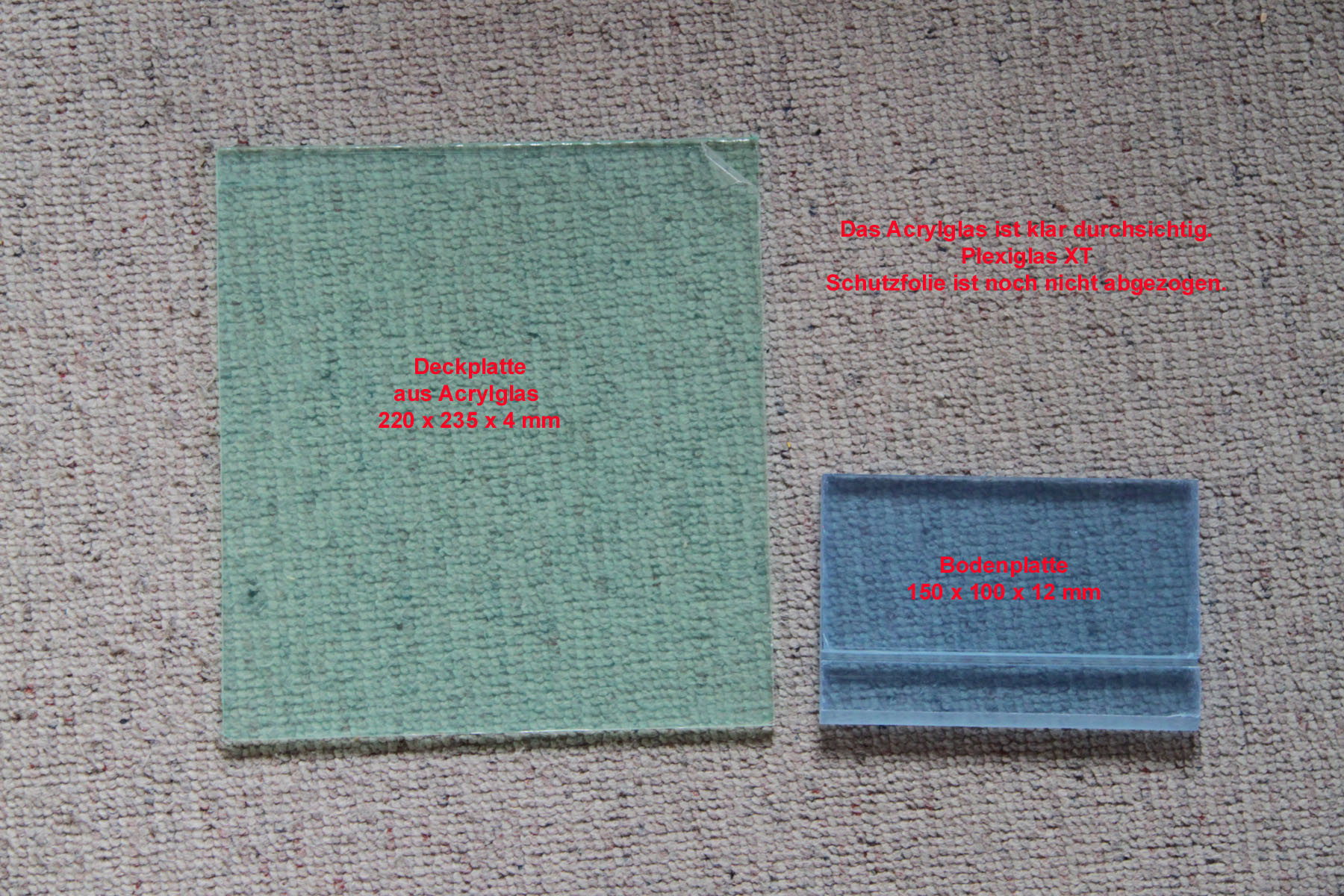

Deckplatte und Bodenplatte
In die Bodenplatte muss eine
Nut 4 mm breit, 5 mm tief eingeschnitten werden.
